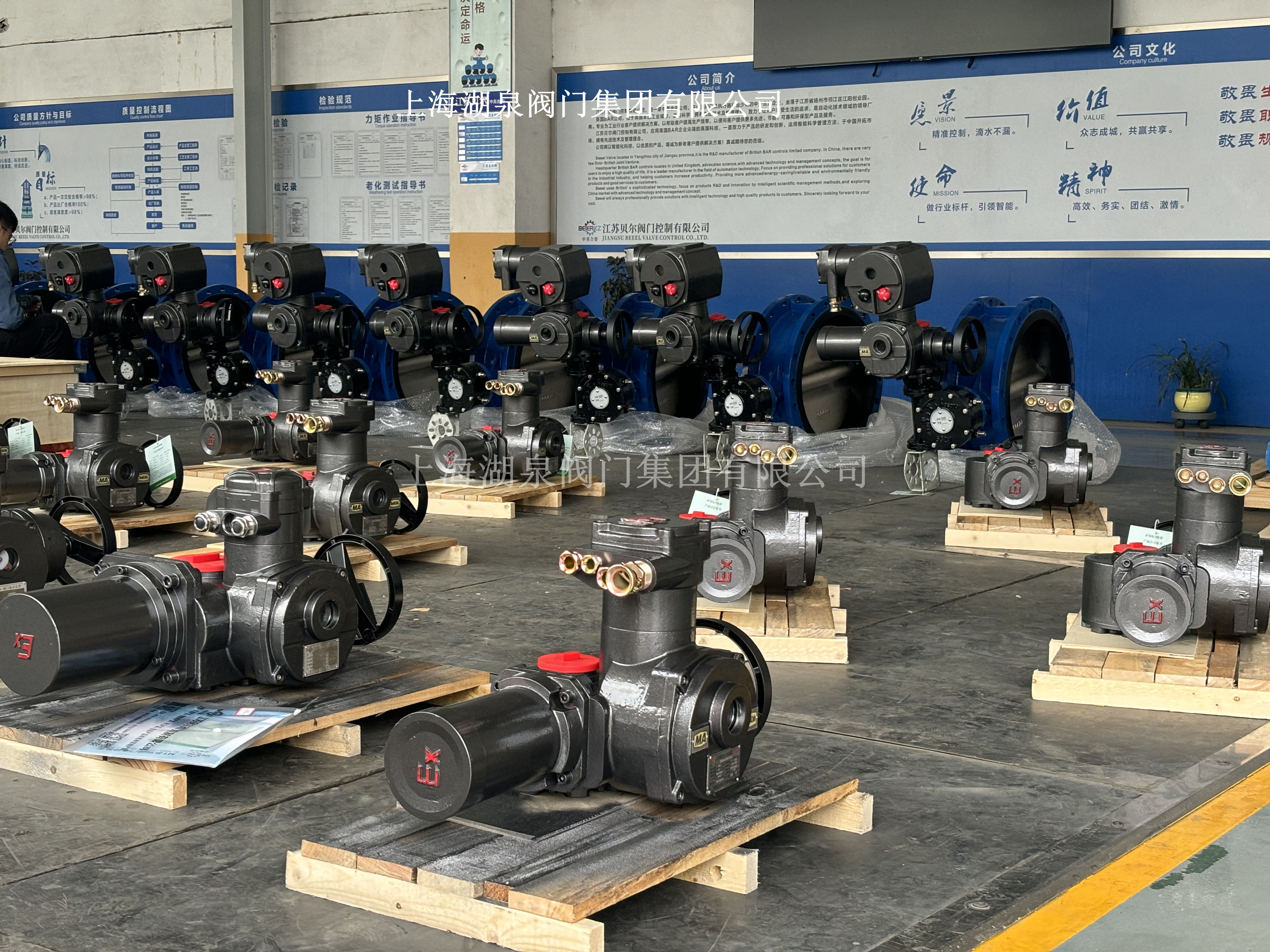

在工業自動化控制系統中，閥門電動裝置作為關鍵驅動部件，其型號的規范化編制對于設備選型、采購、安裝及后期維護具有決定性意義。依據行業標準《閥門電動裝置型號編制方法》（JB/T 8530-2014）及相關技術規范，閥門電動裝置的型號由一系列字母和數字組合而成，每一部分均對應特定的技術參數與功能特征。以下是對閥門電動裝置型號編制方法的詳細解析。

一、 標準依據與適用范圍

目前，國內閥門電動裝置型號編制主要遵循 ‌JB/T 8530-2014‌ 標準。該標準替代了1997年發布的舊版標準，適應了智能型、防爆型等新型電動裝置的技術發展需求。其適用范圍涵蓋以電動機驅動、電觸點控制或智能控制的單轉速式或多轉速式閥門電動裝置，適用于閘閥、截止閥、節流閥、隔膜閥、球閥、旋塞閥和蝶閥等各類工業閥門。




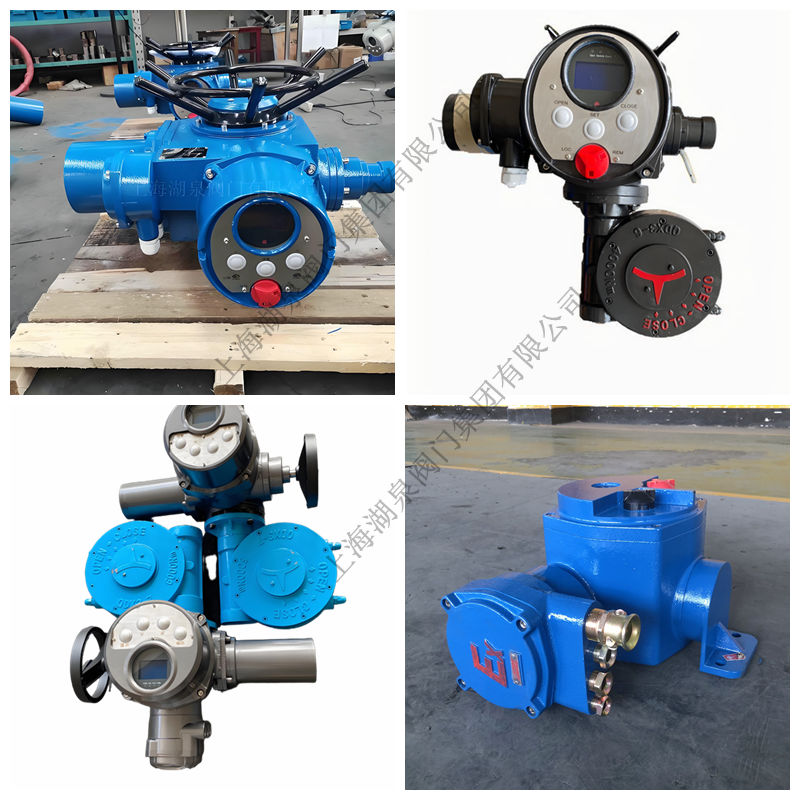

二、 型號組成結構

閥門電動裝置的型號通常由以下幾個基本單元組成，按照順序排列：

1. ‌產品類型代號‌
2. ‌額定輸出力矩代號‌
3. ‌額定輸出轉速代號‌
4. ‌最大轉圈數代號‌（部分回轉型不注）
5. ‌連接型式代號‌
6. ‌防護類型及附加功能代號‌

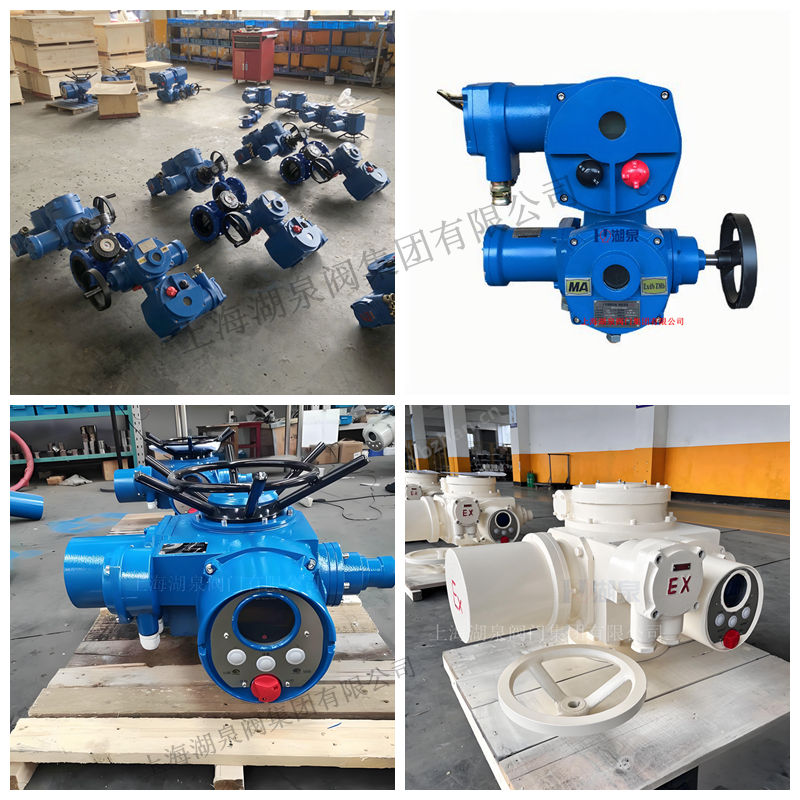

1. 產品類型代號

以漢語拼音字母表示電動裝置的運動形式：

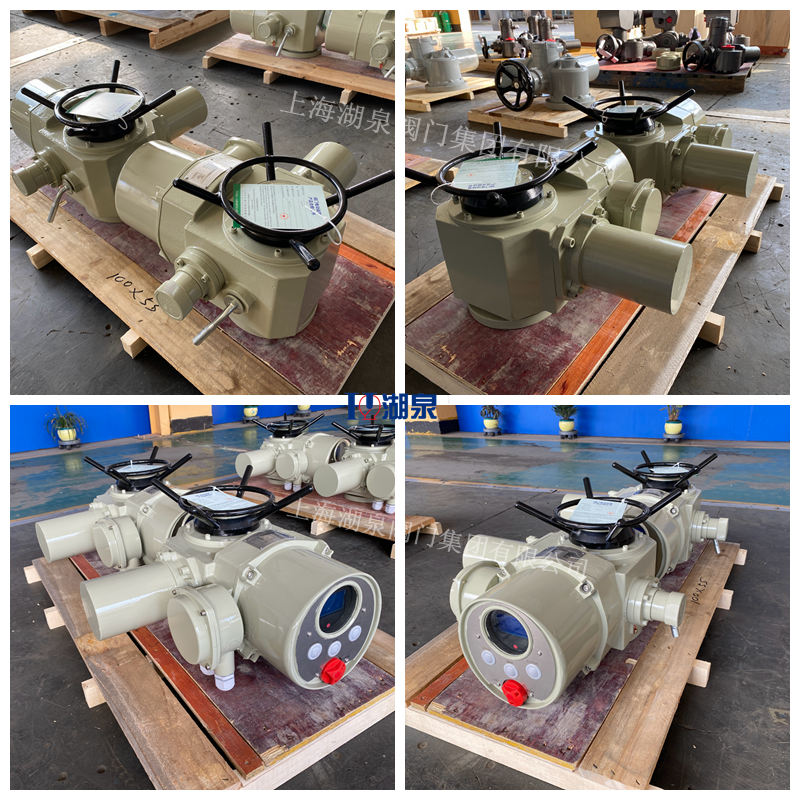

• ‌Z‌：多回轉電動裝置（Multi-turn）。適用于需要多圈旋轉才能完成啟閉的閥門，如閘閥、截止閥、隔膜閥等。

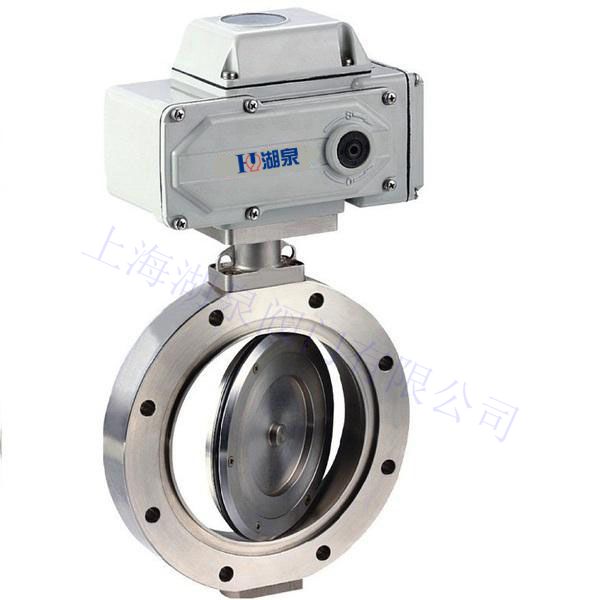

• ‌Q‌：部分回轉電動裝置（Part-turn）。適用于只需旋轉90°或少于多圈的閥門，如球閥、蝶閥、旋塞閥等。

2. 額定輸出力矩代號

以阿拉伯數字表示，單位為 ‌kgf·m‌（千克力·米）或 ‌N·m‌（牛頓·米）。

• 注意：在舊標準或部分廠家習慣中，常使用 kgf·m。例如，“30”代表 30 kgf·m（約等于 300 N·m）。
• 在新標準及國際通用表述中，建議統一換算為 N·m，但在閱讀傳統型號時需留意單位差異。

3. 額定輸出轉速代號

以阿拉伯數字表示，單位為 ‌r/min‌（轉/分）。

• 對于部分回轉型（Q型），若以時間表示開關速度，則標注開關90°所需的秒數（s/90°）。

4. 最大轉圈數代號

僅針對多回轉電動裝置（Z型），以阿拉伯數字表示輸出軸允許的最大轉圈數。

• 部分回轉型（Q型）因行程固定，此位通常省略或不注。

5. 連接型式代號

表示電動裝置輸出端與閥門閥桿的連接方式：

• ‌無代號‌：常規轉矩型（Torque Type），通過聯軸器直接傳遞扭矩。
• ‌T‌：推力型（Thrust Type），內置推力軸承，可承受軸向推力，常用于明桿閥門。
• ‌I‌：電站型（Power Station Type），專為電站高溫高壓閥門設計的特殊接口。

6. 防護類型及附加功能代號

位于型號末尾，用于標識特殊環境適應性和附加功能：

• ‌防護類型‌：
  • ‌無代號‌：普通型（室內用）。
  • ‌W‌：戶外型（Weatherproof），具備防雨、防曬能力。

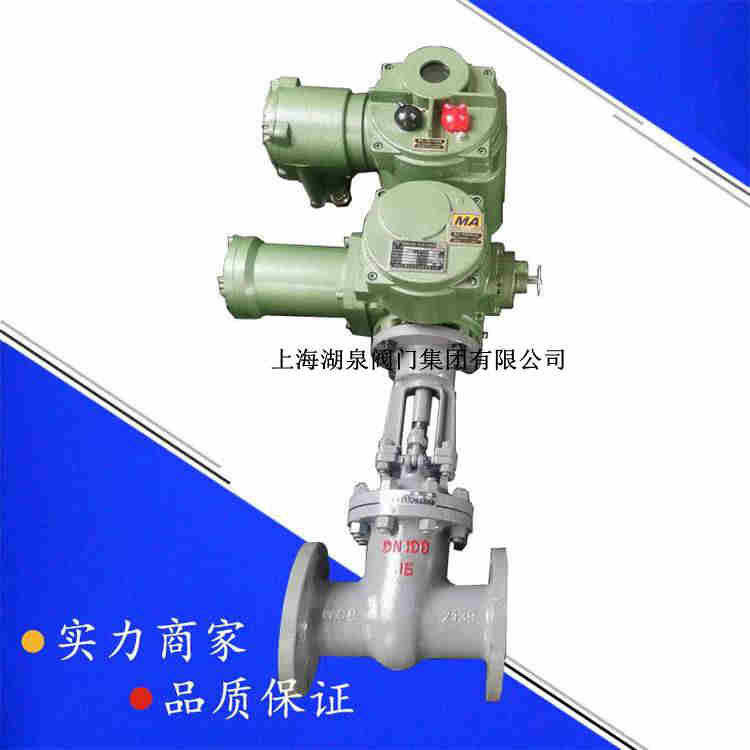

  • ‌B‌：隔爆型（Explosion-proof），適用于易燃易爆環境，如化工廠、煤礦。
• ‌附加功能‌：
  • ‌A‌：帶現場按鈕控制箱。
  • ‌F‌：帶 4-20mA 模擬量信號輸出（用于遠程開度反饋）。
  • ‌S‌：帶手動減速箱（Handwheel with gearbox）。

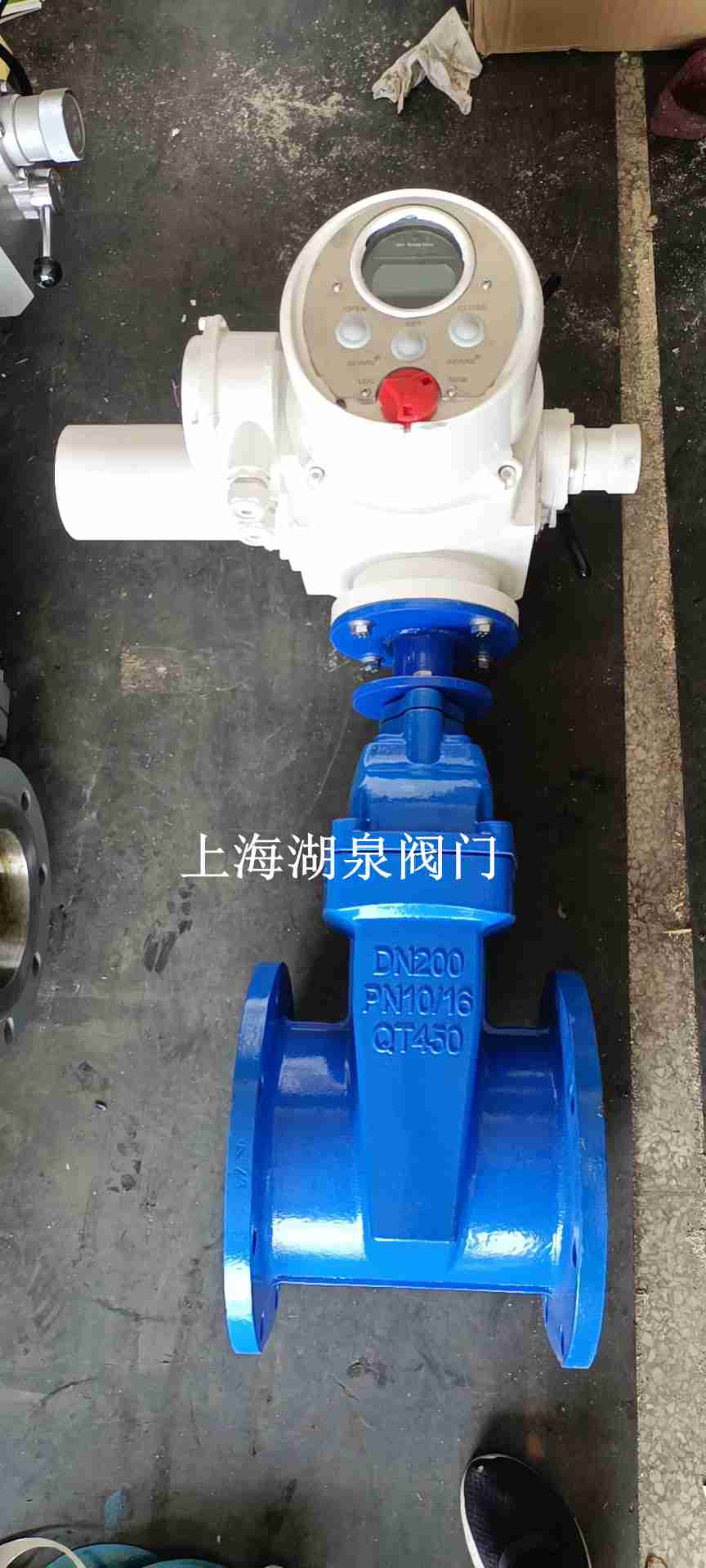

  • ‌Z‌：整體型（Integral），指電機與控制一體化。
  • ‌TZ‌：整體調節型（Integral Modulating），支持連續調節控制。

三、 型號編制示例解析

為了更直觀地理解型號含義，以下結合典型型號進行拆解分析：

示例 1：DZW30I-18/50

• ‌DZ‌：多回轉電動裝置（D可能代表“電動”，Z代表多回轉，部分廠家前綴D為通用標識，核心為Z）。
• ‌30‌：額定輸出力矩為 30 kgf·m（即 300 N·m）。
• ‌I‌：電站型接口。
• ‌18‌：輸出轉速為 18 r/min。
• ‌50‌：最大轉圈數為 50 圈。
• ‌解讀‌：這是一款用于電站閥門的多回轉電動裝置，輸出扭矩300N·m，轉速18轉/分，最大可轉動50圈，采用電站專用接口。

示例 2：DZBTZ45T-24B/S

• ‌DZ‌：多回轉電動裝置。
• ‌B‌：隔爆型。
• ‌T‌：推力型接口。
• ‌Z‌：整體調節型。
• ‌45‌：額定輸出力矩為 45 kgf·m（即 450 N·m）。
• ‌24‌：輸出轉速為 24 r/min。
• ‌B‌：再次強調隔爆特性（或指代特定防爆等級）。
• ‌/S‌：帶手動減速箱。
• ‌解讀‌：這是一款隔爆型、整體調節式的多回轉電動裝置，輸出扭矩450N·m，推力型接口，轉速24轉/分，配備手動減速箱，適用于易燃易爆且需精確調節的工況。

四、 選型注意事項

在進行型號編制或選型時，除上述代碼外，還需綜合考慮以下因素：

1. ‌工作環境條件‌：

   • ‌溫度‌：普通型適用環境溫度 -25℃ ~ +40℃；特殊環境需選用耐低溫或耐高溫型號。
   • ‌濕度‌：相對濕度 ≤ 90% (25℃時)。
   • ‌海拔‌：海拔 ≤ 1000m；高海拔地區需降容使用或定制。
   • ‌介質‌：工作環境不得含有腐蝕性、易燃、易爆介質，否則必須選用隔爆型（B）或特殊防腐涂層。

2. ‌電源參數‌：

   • 常規電機為三相交流 AC 380V, 50Hz。
   • 控制電路為單相交流 AC 220V, 50Hz。
   • 特殊場合可選 AC 415V、AC 660V 或 60Hz 電源。

3. ‌防護等級‌：

   • 常規防護等級為 IP55。
   • 戶外或潮濕環境建議選用 IP67 及以上防護等級。

4. ‌功能需求‌：

   • 是否需要遠程信號反饋（F）？
   • 是否需要現場緊急操作按鈕（A）？
   • 是否需要手動優先或手動減速機構（S）？

五、 結語

閥門電動裝置的型號編制是工程技術交流的基礎語言。準確理解 JB/T 8530-2014 標準中的編碼規則，能夠幫助工程技術人員快速識別產品規格，避免選型錯誤導致的設備損壞或系統故障。在實際應用中，建議結合具體閥門的參數（如閥桿直徑、推力要求、啟閉時間）與電動裝置的性能曲線進行匹配，確保系統的穩定運行。
