一、 產品概述與型號解讀

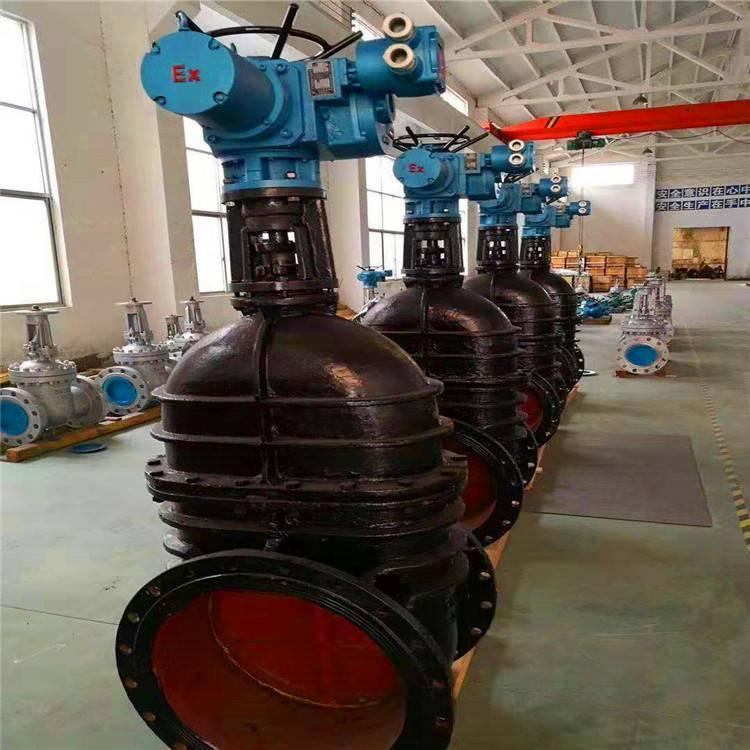

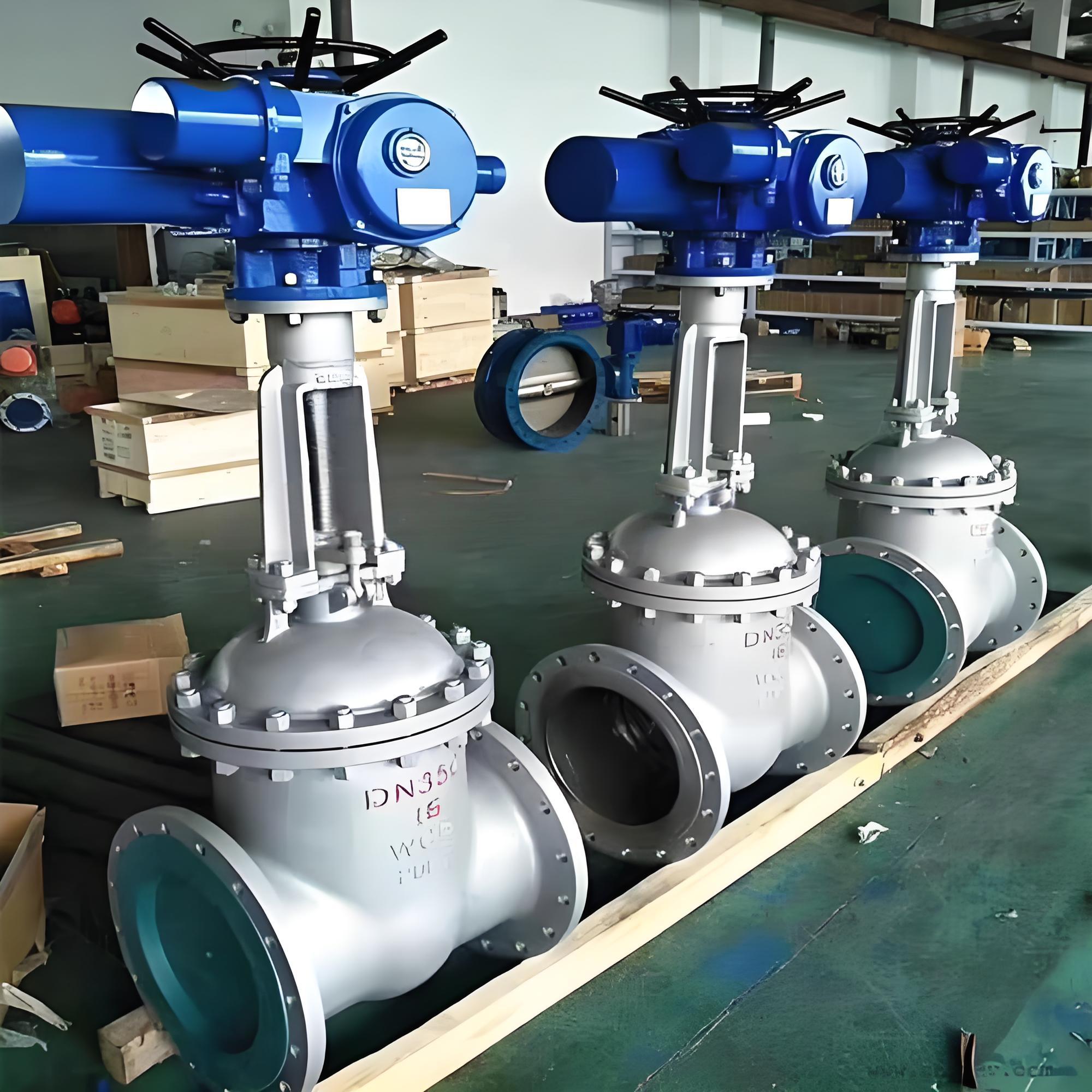

‌Z941H-10P DN100‌ 是一款廣泛應用于工業管道系統的法蘭連接明桿楔式剛性單閘板電動閘閥。該閥門通過電動執行機構驅動，實現介質流通的截?cái)嗷蚪油ǎ邆淞黧w阻力小、密封可靠、操作輕便等特點。

• ‌Z‌：代表閘閥（Gate Valve）。
• ‌9‌：代表驅動方式為電動（Electric Drive）。
• ‌4‌：代表連接形式為法蘭連接（Flange Connection）。
• ‌1‌：代表結構形式為明桿楔式剛性單閘板（Rising Stem, Wedge, Single Disc）。
• ‌H‌：代表密封面材料為Cr13系不銹鋼或堆焊硬質合金（Hard Seal），具有耐磨、耐腐蝕特性。
• ‌10‌：代表公稱壓力為PN1.0 MPa（約10公斤壓力）。
• ‌P‌：代表閥體/主要部件材質為鉻鎳鈦鋼（通常對應304/321等不銹鋼材質，耐硝酸類腐蝕）。
• ‌DN100‌：代表公稱通徑為100mm。

二、 采購指南：關鍵參數與技術要求

在采購Z941H-10P DN100時，需重點關注以下技術參數與配置，以確保選型準確并滿足工況需求：

1. 核心性能參數

• ‌公稱壓力‌：PN1.0 MPa (10 bar)。
• ‌適用溫度‌：根據材質不同，通常適用于 -29℃ ～ 200℃（不銹鋼P(yáng)型材質一般建議≤200℃，具體需參照廠家技術手冊）。
• ‌適用介質‌：水、蒸汽、油品、弱腐蝕性介質（如硝酸類、醋酸類等）。由于標注為“P”型，特別適用于對耐腐蝕性有要求的化工介質。
• ‌泄漏等級‌：應符合 GB/T 13927 或 API 598 標準，通常為軟密封或硬密封零泄漏標準。

2. 材質確認

• ‌閥體/閥蓋‌：ZG1Cr18Ni9Ti (CF8/304類似材質)，具有良好的耐腐蝕性。
• ‌閘板‌：ZG1Cr18Ni9Ti，密封面堆焊司太立鈷基硬質合金或采用不銹鋼本體密封，確保耐磨損。
• ‌閥桿‌：2Cr13 或 1Cr18Ni9Ti，經過調質及氮化處理，提高抗擦傷性和耐磨性。
• ‌填料‌：柔性石墨或PTFE，保證密封可靠且啟閉靈活。

3. 電動執行機構選型

• ‌類型選擇‌：
  • ‌開關型‌：僅用于全開或全關控制，結構簡單，成本較低。
  • ‌智能調節型‌：支持4-20mA信號輸入輸出，可實現精確的開度調節和反饋，適用于需要流量控制的場景。
• ‌電源電壓‌：常見為 AC 380V/50Hz，也可定制 AC 220V 或其他電壓。
• ‌防護等級‌：標準 IP55，潮濕或戶外環境建議選用 IP65 或 IP67。
• ‌防爆要求‌：若用于易燃易爆環境（如石油化工），必須選用防爆型執行器（如 Ex d IIB T4），并提供相應的防爆合格證。
• ‌控制方式‌：支持就地手動操作、現場電動操作、遠程控制（PLC/DCS系統接入）。

4. 尺寸與連接標準

• ‌結構長度‌：遵循 GB/T 12221 或 ANSI B16.10 標準，DN100 PN10 的結構長度約為 229mm - 300mm（具體取決于法蘭標準是國標JB/T 79還是美標ANSI B16.5，采購時需明確法蘭標準）。
• ‌法蘭標準‌：需明確是國標（GB/HG）、美標（ANSI）還是日標（JIS），確保與管道法蘭匹配。
• ‌外形尺寸參考‌（以PN10國標為例）：
  • L (結構長度): ~229 mm
  • D (法蘭外徑): ~215 mm
  • D1 (螺栓孔中心圓直徑): ~180 mm
  • H (高度): ~770 mm (含電裝)
  • 重量: 約 89 kg (僅供參考，實際以廠家數據為準)

5. 驗收與測試

• ‌殼體試驗壓力‌：1.5倍公稱壓力，即 1.5 MPa。
• ‌密封試驗壓力‌：1.1倍公稱壓力，即 1.1 MPa。
• ‌上密封試驗壓力‌：1.1倍公稱壓力。
• 采購時應要求供應商提供出廠檢驗報告，包括壓力試驗記錄、材質證明書（MTC）及防爆證書（如適用）。

三、 安裝與維護注意事項

1. ‌安裝方向‌：閥門在管道中一般應水平安裝，電機部分保持水平，避免雨水積聚。
2. ‌初始調試‌：初次通電前，務必手動將閥門開啟至約一半位置，防止因電機相序接反導致閥門過度關閉或開啟而損壞齒輪或閥桿。
3. ‌限位調整‌：調試時需仔細調整電動裝置的開/關限位開關和轉矩限制機構，確保閥門到位后自動切斷電源，保護電機。
4. ‌定期維護‌：定期檢查電動執行器的電氣接線是否松動，機械傳動部分是否潤滑良好，填料函是否有泄漏跡象。

四、 典型工程案例介紹

案例一：某大型化工廠硝酸輸送系統改造

• ‌項目背景‌：某化工廠原有手動閘閥頻繁出現內漏，且操作人員靠近強腐蝕性介質存在安全隱患，需進行自動化改造。
• ‌選型方案‌：選用 Z941H-10P DN100 電動閘閥。
  • ‌理由‌：“P”型不銹鋼材質（304/321）對硝酸類介質具有優異的耐腐蝕性；“H”型硬質合金密封面解決了原閥門易被腐蝕沖刷的問題；電動驅動實現了遠程集中控制，提升了本質安全水平。
• ‌實施效果‌：投用后，閥門密封性能穩定，無泄漏現象。通過DCS系統實現遠程開關控制，減少了人工操作頻次，降低了職業健康風險，設備運行兩年無故障。

案例二：城市污水處理廠污泥回流管道

• ‌項目背景‌：污水處理廠污泥回流管道口徑DN100，介質含有固體顆粒，磨損較大，且需根據液位自動調節流量。
• ‌選型方案‌：選用 Z941H-10P DN100 智能調節型電動閘閥。
  • ‌理由‌：雖然閘閥通常用于切斷，但在低流速、含少量顆粒的污泥工況下，配合智能執行器的調節功能，可實現粗略的流量控制。硬質合金密封面（H）增強了抗磨損能力。
• ‌實施效果‌：閥門響應靈敏，能夠根據PLC指令精確調節開度，優化了污泥回流比，提高了處理效率。定期清理填料函后，閥門長期運行穩定。

案例三：火力發電廠凝結水系統

• ‌項目背景‌：電廠凝結水系統壓力適中，水質要求高，需頻繁啟停隔離檢修。
• ‌選型方案‌：選用 Z941H-10P DN100 開關型電動閘閥。
  • ‌理由‌：不銹鋼材質防止銹蝕污染水質；電動操作便于納入機組自動化控制系統，實現快速隔離。
• ‌實施效果‌：閥門動作可靠，密封嚴密，有效保障了機組啟動前的系統隔離和正常運行時的流程切換，維護工作量顯著低于手動閥門。
