電動閘閥Z941H-16C DN350型號說明及代表什么含義
[ 2024-03-20 ]

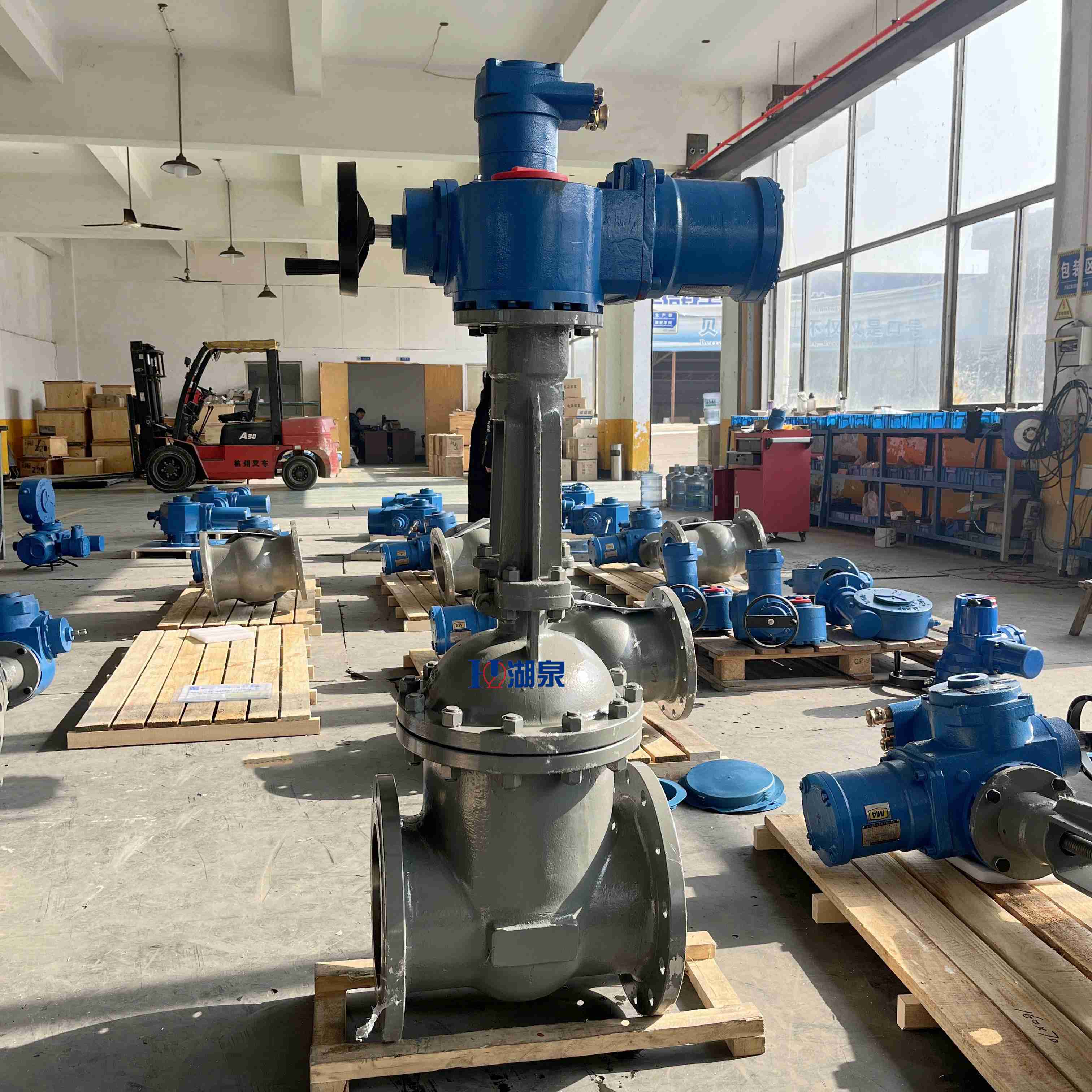

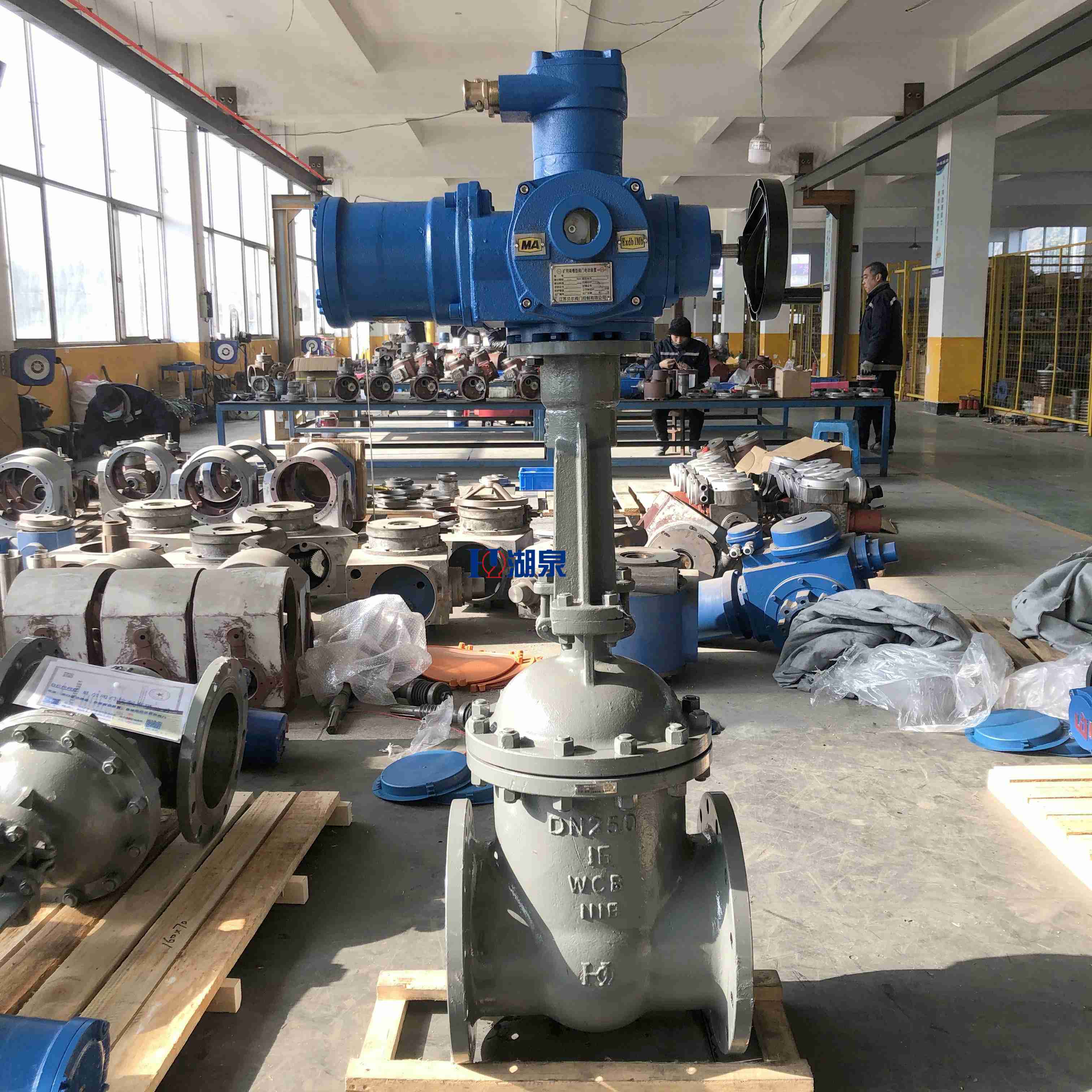

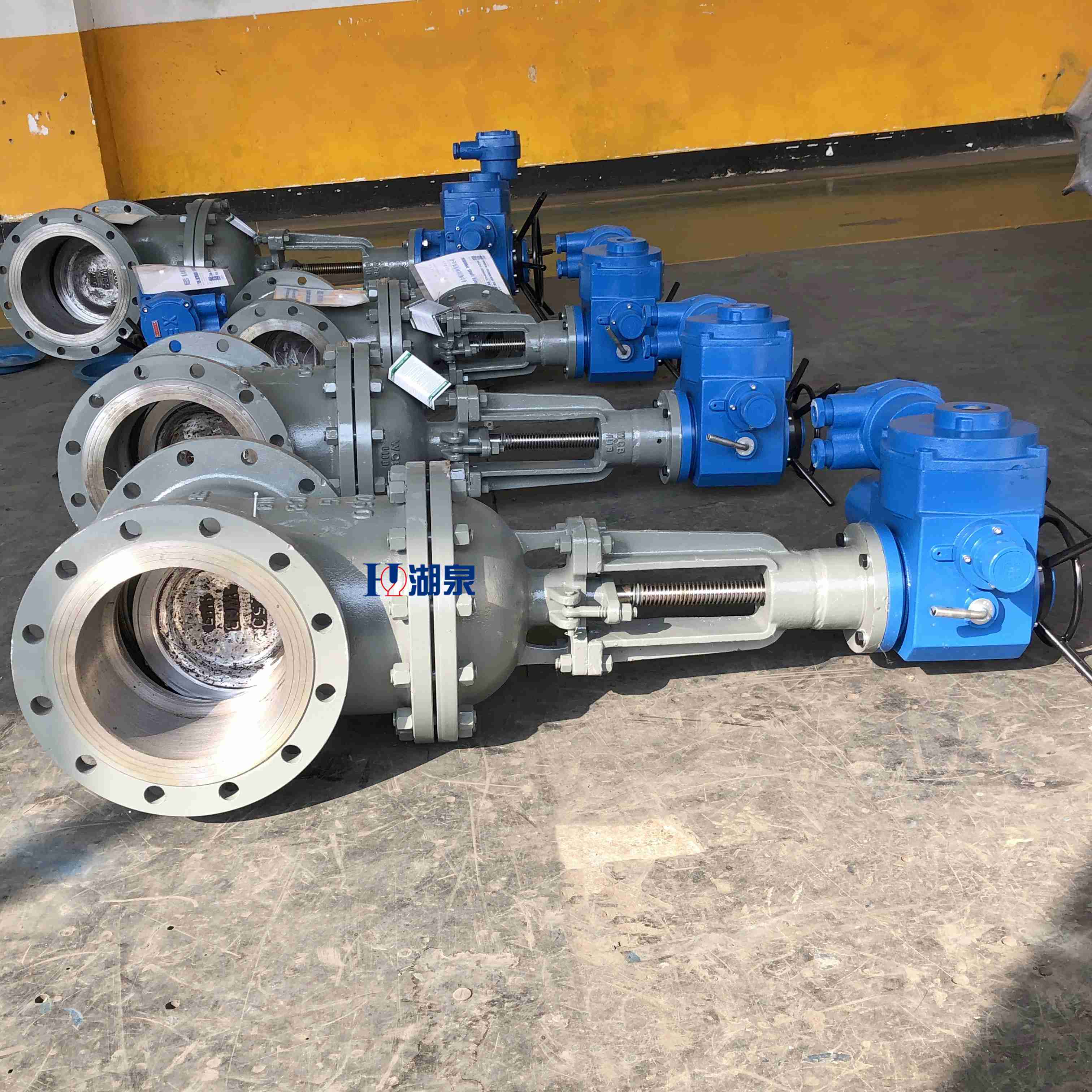

電動閘閥Z941H-16C DN350型號是上海湖泉閥門常用的電動閘閥型號字母分別代表的意思是:
Z——代表閥門類別《閘閥》
9——代表驅動裝置《電動》
4——代表連接方式《法蘭》
1——代表結構形式《明桿》
H——代表密封堆焊《不銹鋼》
16——代表公稱壓力《1.6MPA》
C——代表閥體材質《碳素鋼》
DN350——公稱通徑是350mm
| 公稱通徑DN | 主要外形尺寸及連接尺寸（mm） | |||||||
| L | D | D1 | D2 | b | f | z-Φd | H | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 595 |
| 50 | 250 | 160 | 115 | 100 | 16 | 3 | 4-Φ18 | 653 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 665 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 725 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 787 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 806 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 955 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 1105 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 1343 |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1516 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1678 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1849 |
| 450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1937 |
| 500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 2234 |
| 600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 2432 |
| 700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2489 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2643 |
| 900 | 1100 | 1125 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2945 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 3083 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3382 |
| 1400 | 1500 | 1685 | 1590 | 1525 | 58 | 5 | 36-Φ48 | 3718 |
※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。
Z:整體型 T：調節型 N：智能型
防護類型：W表示戶外型 B表示隔爆型
輸出轉速：數字表示，單位r/min(轉/分鐘)
連接形式：T表示推力型I表示電站型常規型無代號額定扭矩：數字表示，單位kgf.m
產品形式：多回轉電動裝置
1：電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz
可選電源：AC220~660V，50.60Hz（訂貨時需說明） 2：環境溫度；-20℃—+60℃ 可選溫度-40℃—+70℃
3：相對濕度；不大于95%（25℃時）
4：工作環境；普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物
5：防護等級；IP65/67（特殊訂貨IP68）
6：電機為工作制；額定運行時間10分鐘。F級絕緣。
7：防腐涂裝：高溫烤漆
