d941X-16c電動蝶閥的型號意義及結構詳細圖解

[ 2024-04-15 ]

d941X-16c電動蝶閥的型號意義及結構詳細圖解
d代表蝶閥。

9代表驅動裝置是電動。

4代表閥門與管道的連接方式是法蘭連接。

數字1有兩種說法，第一種是閥門是中線的，那閥門就有可能是閥體內襯膠的軟密封蝶閥，第二種說法是垂直板式（閥門全關時，蝶板和通道垂直），那就有可能是兩偏心橡膠軟密封蝶閥（但是中線蝶閥也是垂直板式喲，要注意一下），實際就是常說的42X蝶閥。

X代表密封副至少有一種是橡膠，也有可能是閥體內襯膠，也有可能是蝶板上的密封圈是橡膠。

16代表公稱壓力為PN16，也就是1.6兆帕，1.6Mpa。

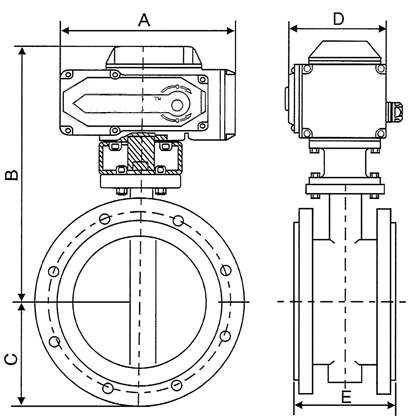

d941X-16c電動蝶閥的型號意義及結構詳細圖解

電動法蘭式軟密封蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度120如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為設計新穎、合理、結構獨特，重量輕，啟閉迅速。操力矩小，操作方便，省力靈巧。可以任何位置安裝，維修方便。密封件可以更換，密封性能可靠達到雙向密封零泄漏。密封材料耐老化、耐腐蝕，使用壽命長等特點。

一、工作原理：

電動執行器：法蘭軟密封電動蝶閥采用電動執行器作為驅動裝置，通過接收外部信號，控制閥門的開度。常見的電動執行器有電動蝸桿、電動氣缸等。

閥體與閥板：閥體是蝶閥的主要部件，由兩塊對稱的半圓形閥板組成。當電動執行器驅動閥板旋轉時，閥板與閥座之間的間隙大小會改變，從而影響流體通路的開閉程度。

二、組成結構：

閥體：一般采用鑄鐵或不銹鋼材質制成，具有良好的耐腐蝕性和密封性能。

閥板：通常采用不銹鋼材質制成，具有較好的耐磨性和耐腐蝕性。

密封裝置：法蘭軟密封電動蝶閥采用軟密封結構，主要包括密封圈、填料等部件，以確保閥門的完全密封性能。

1、D941X電動法蘭式蝶閥結構設計的主要依據國家相關標準規定設計。

2、D941X電動法蘭式蝶閥所采用的通用做法和標準構件圖集。

3、如有特殊D941X電動法蘭式蝶閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、D941X電動法蘭式蝶閥主要根據剖面、長度、高度、外形等作出說明。

5、D941X電動法蘭式蝶閥所選用結構材料的品種、規格、性能及相應的產品標準。

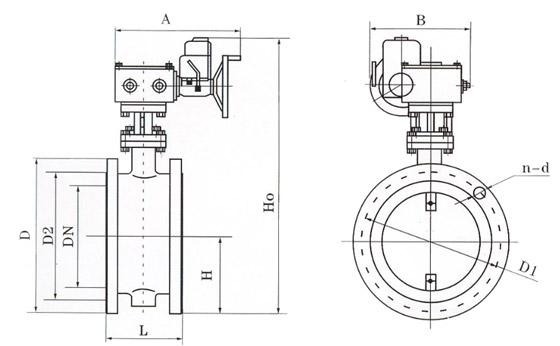

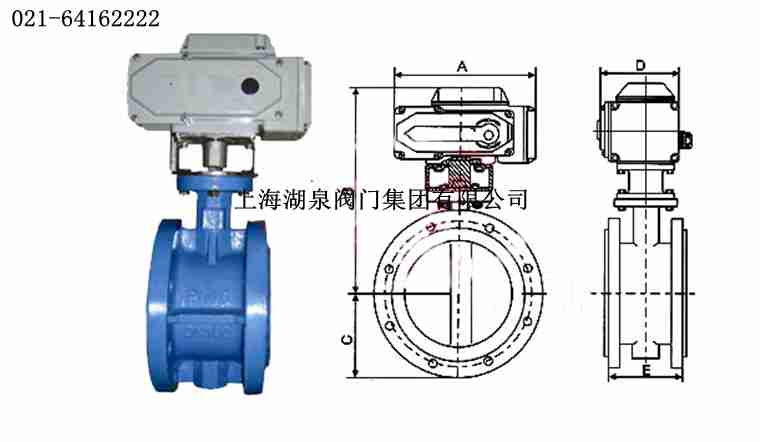

d941X-16c電動蝶閥的型號意義及結構詳細圖解

D941X電動法蘭式蝶閥結構主要是給安裝單位提供具有更好的了解該D941X電動法蘭式蝶閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。本結構圖所屬上海凱利科閥門有限公司提供，并提供相關外形尺寸，在應用中可以作為參考。
